Классификация розеток и выключателей

Розетка

Розетка

Эти изделия относятся к электро-установочным и являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов. Однако суть остается прежней.Розетки (разъемы)

Полное название — штепсельная розетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь.Розетка — это часть штепсельного соединения, в которое также входит вилка. Эти составляющие называют «мамой» и «папой».
Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно ему нужна. Тут приходит на помощь электрик. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности.Любая розетка состоит из следующих основных элементов:
?    контактов;
?    основания, которое называется \ колодкой; 1
? защитного корпуса.

Контакт — основной рабочий ; элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора.
Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой.

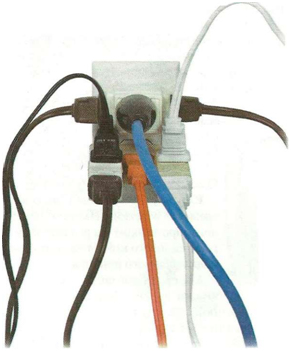

Пример грубого нарушения правил эксплуатации

Пример грубого нарушения правил эксплуатации силовых разьемов

Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны. Розетки старого образца рассчитаны на номинальное напряжение в 220-230 В и силу тока 6,3-10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10-16 А.

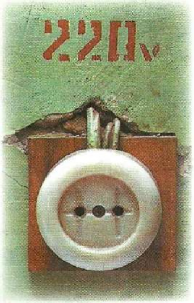

Розетка старого образца

Розетка старого образца

Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увеличения мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стиральную машину или кондиционер. Материал контакта может не выдержать.Это не единственная проблема старых розеток. Расстояние между выходными контактами тоже разное, у современных оно больше. Кроме того, диаметр штырьков вилки также разнится: вместо 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электроприбор без помощи молотка.Сейчас в розетках устанавливают три провода: фазовый, нолевой и заземляющий. В старых образцах их только два — фаза и ноль, в то время как на новых приборах установлены специальные заземляющие проводники. Розетка ключении к старой старого образца розетке данная защита работать не будет, а это абсолютно недопустимо с точки зрения безопасности. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземления, а может и не иметь. Это чаще всего случается в домах старой постройки.

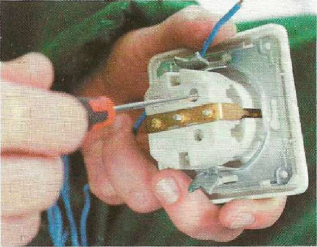

Розетка с заземляющими контактами

Розетка с заземляющими контактами

Колодка — основание розетки, то, на чем держатся контакты и защитный корпус. Сделана она из керамики или карболита (в старых образцах). Керамика — прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его минус — это хрупкость. Иногда колодки изготавливаются из специального пластика, как, например, в розетках Wessen.Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике.
Защитный корпус — это внешняя покрышка разъема с отверстиями под штепсельную вилку.
Он выполняет защитную и декоративную функции.
розеток

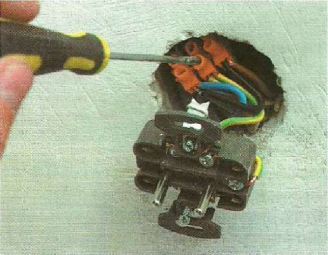

Розеточная колодка

Розеточная колодка

В определенных видах в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д. Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки.Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов.

Встроенная розетка так называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены. Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники).
При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками.

У розеток с заземлением есть контакты, соединенные с заземляющим проводом. Предназначены для установки в электрические сети, у которых есть заземление.
Двойные розетки используются для подключения сразу двух штепсельных вилок.

Встроенная розетка без заземления
В основании имеют одну колодку стандартного размера, поэтому встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одно-гнездовых розеток рядом и накладывают сверху рамку (скрытая проводка).Розетки с дополнительными функциями могут быть любого типа, главное отличие — в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения.Антенная розетка отличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля. Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место.

Примечание.

Никогда не доставайте вилку из розетки, дергая за шнур. При малейшем перекосе штырьков вилки она застрянет в контактах розетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания.

Телефонная розетка создана под разъем телефонного аппарата. Существует несколько видов: от самых простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки.
Компьютерная розетка по внешнему виду очень похожа на телефонную.

Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой.

Среди многочисленных видов разнообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы.

<img alt="Накладная розетка с крышкой для защиты от брызг data-cke-saved-src=" sites="" default="" files="" images="" stories="" elektrika="" 1="" 117.png"="" src="/sites/default/files/images/stories/elektrika/1/117.png" style="border-width: 0pt; border-style: solid;">

Накладная розетка с крышкой для защиты от брызг                     Простая телефонная розетка

В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен, купленный
в России, невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов используются специальные переходники. Кстати, так называемые евророзетки — немецкий стандарт.

Колодка — это своего рода заготовка для самостоятельного изготовления удлинителей.
Она может использоваться как обычная силовая розетка открытой установки. При изготовлении удлинителя к колодке крепится шнур (обычно используется ПВС) необходимой длины и к его концу монтируется штепсельная вилка — удлинитель готов.

Помимо обычных бытовых существуют переносные удлинители, которые применяют при различных строительных работах или вне дома, например в саду.
Силовые разъемы — это штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов.

Универсальный переходник

Универсальный переходник

В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка.



Выключатели.

Двухклавишный выключатель Трехклавишный выключатель

Двухклавишный выключатель     Трехклавишный выключатель

Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки.
Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый. В некоторых видах есть контакт для подсоединения провода земли.Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается. Основные виды выключателей следующие.
Клавишные выключатели: основной вид — это прибор с одной клавишей или кнопкой.

Диммер с поворотным регулятором

Диммер с поворотным регулятором

Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш.
Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением нескольких комнат.

Проходной выключатель (переключатель) — этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгляде на его контакты. Вместо 2 в одноклавишном переключателе их 3. У двух-клавишного - 6 вместо 3. Проходной выключатель — вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья.

На корпусе выключателя с подсветкой или прямо на клави шах встроена индикаторная лампочка, которая светится в темноте. Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь.Контрольный по внешнему виду ничем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лампа зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли освещен ие в удаленном помещении.

Выключатель с таймером имеет часовой механизм, который включает или отключает свет в заданные промежутки времени.С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Иногда такие датчики монтиру ются прямо в корпус выключателя.
